Protection contre les surpressions: protège les canalisations grâce à une conception compacte sans conduite externe

Les modèles BTS / BFS sont des soupapes de maintien de pression pilotées (PSV), également appelées soupapes de contre-pression ou soupapes de maintien de contre-pression. Elles maintiennent la pression requise à l'entrée en ne s'ouvrant que dans la mesure nécessaire. Elles protègent les canalisations et les équipements contre les surpressions susceptibles de les endommager. Leur conception compacte sans conduite externe simplifie le transport, l'installation et la maintenance, tout en réduisant l'espace nécessaire dans les systèmes où l'espace est limité.

Comment fonctionne une soupape de maintien de pression pilotée?

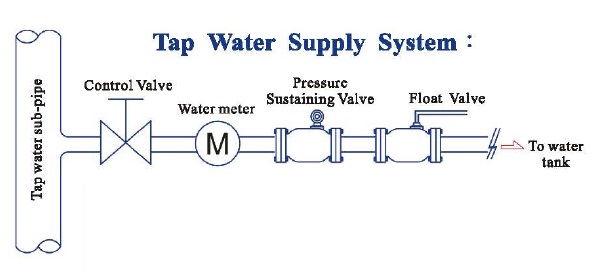

Une soupape de contre-pression / soupape de maintien de pression est une vanne automatique pilotée, commandée par la pression de la canalisation. Elle maintient une pression amont stable à une valeur de consigne prédéterminée.

L'obturateur de la soupape est normalement fermé. Il s'ouvre lorsque la pression amont dépasse la pression de consigne, permettant ainsi de réduire la pression amont. Lorsque la pression amont redescend en dessous de la valeur de consigne, l'obturateur revient en position fermée.

Principales caractéristiques et avantages de la soupape de maintien de pression pilotée

• Sans conduite externe et de conception compacte, facilitant le transport, l'installation, la maintenance et les réparations.
• Permet de maintenir une pression stable dans le réseau de tuyauterie .
• Peut être installée horizontalement ou verticalement.
• Large plage de capacité, permettant de s'adapter à la pression du réseau local d'alimentation en eau et aux spécifications particulières des pompes.
• Le pilote réglable permet un réglage simple et précis de la pression.
• Maintenance facile, avec des kits de maintenance disponibles sur demande.

Quels sont les principaux avantages des vannes pilotées par rapport aux vannes à membrane?

• Capacité de débit supérieure grâce à une chambre de plus grande dimension.
• Conception compacte sans conduite externe.
• Large gamme de dimensions, de 1½" à 56".
• Installation flexible, horizontalement ou verticalement.
• Matériaux durables : fonte, fonte ductile, bronze, acier inoxydable 304 et acier inoxydable 316.

Foire aux questions sur la soupape de maintien de pression pilotée

Q1: Les soupapes de maintien de pression pilotées peuvent-elles être installées verticalement ou horizontalement?

Oui. Elles sont conçues pour une installation flexible, horizontalement ou verticalement, afin de s'adapter à différentes configurations de tuyauterie.

Q2: Comment effectuer la maintenance d'une soupape de maintien de pression pilotée?

La maintenance est simple. Il est recommandé d'effectuer régulièrement une inspection afin de détecter d'éventuelles fuites, un nettoyage ainsi que le remplacement des joints ou des pistons usés. Des kits de maintenance sont également disponibles pour faciliter l'entretien.
