Soupape de décharge de pression à action directe en acier inoxydable 316, privilégiée pour les secteurs alimentaire, pharmaceutique et industriel

Le modèle RLT/RLF est une soupape de décharge à action directe, également appelée soupape de décharge de pression à action directe . Il s'agit d'une soupape de sécurité conçue pour contrôler ou limiter la pression à l'intérieur d'un système. Sans cette protection, une surpression peut se produire, entraînant des perturbations du procédé, des défaillances des équipements ou des instruments, voire des risques d'incendie.

Principales caractéristiques et avantages de la soupape de décharge à action directe

• La soupape de décharge agit comme un dispositif de sécurité en évacuant toute surpression, afin de prévenir les dommages au sein du système.
• La soupape de décharge à action directe convient à une utilisation avec les liquides et les gaz courants.

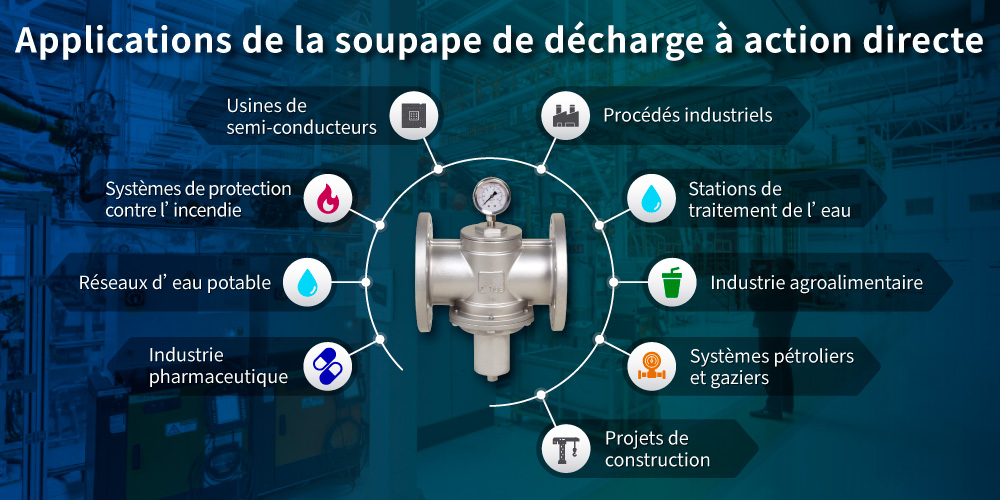

• Idéale pour le contrôle automatisé des procédés ainsi que pour diverses applications industrielles générales.
• Conçue pour faciliter l'installation, elle peut être montée aussi bien horizontalement que verticalement.
• Offre une large plage de capacité permettant de répondre aux différentes pressions des réseaux locaux d'alimentation en eau ainsi qu'aux exigences spécifiques des pompes.
• Équipée d'un écrou de réglage permettant un ajustement simple et précis de la pression de consigne.
• Les corps inférieur et supérieur sont fabriqués en acier inoxydable SS316 robuste, offrant une excellente compatibilité avec les fluides ainsi qu'une longue durée de vie.
• Facile à entretenir, avec des kits de maintenance disponibles sur demande.

Comment régler une soupape de décharge à action directe: guide étape par étape

Étape 1: Desserrer le contre-écrou de la tige de réglage. Ensuite, tournez la vis de réglage dans le sens antihoraire pour réduire la pression de sortie à sa valeur minimale.

Étape 2: Tournez lentement la tige de réglage dans le sens des aiguilles d'une montre tout en surveillant le manomètre, jusqu'à ce que la pression amont souhaitée (pression de consigne) soit atteinte. Effectuer le réglage progressivement et vérifier la stabilité du système après chaque modification.

Référence de projet : Soupape de décharge et antibélier – Usine de production de chaux en suspension, Singapour

Z-Tide a fourni des soupapes de décharge à action directe (RLT) ainsi que des antibéliers de type I (AIF) afin d'assurer une protection fiable des réseaux de tuyauterie critiques.

Fabriqués en acier inoxydable 316 à haute résistance et résistant à la corrosion, ces équipements assurent une décharge précise des surpressions et une atténuation efficace des coups de bélier, garantissant ainsi un fonctionnement stable et continu de l'installation, même dans des conditions industrielles exigeantes.

Foire aux questions (FAQ) sur la soupape de décharge à action directe

Q1: Qu'est-ce qu'une soupape de décharge?

Une soupape de décharge est un dispositif de sécurité conçu pour protéger les canalisations, les pompes et les équipements contre les surpressions. Elle s'ouvre automatiquement afin d'évacuer l'excès de pression, puis se referme lorsque la pression du système revient à un niveau sûr.

Q2: Quelle est la différence entre un réducteur de pression et une soupape de décharge?

Un réducteur de pression maintient une pression de sortie constante afin d'assurer un fonctionnement stable du système, tandis qu'une soupape de décharge protège le système en évacuant l'excès de pression lorsque la pression en amont dépasse la limite de sécurité définie.

Q3: Pourquoi choisir une soupape de décharge en acier inoxydable SS316?

L'acier inoxydable SS316 offre une excellente résistance à la corrosion, une grande durabilité et un niveau d'hygiène élevé. Il constitue ainsi un choix idéal pour les applications liées à l'eau potable, à l'industrie agroalimentaire, à l'industrie pharmaceutique, ainsi que pour les environnements industriels exigeants.
