Solution fiable pour garantir une pression amont stable : PSV à action directe en acier inoxydable 316

Le modèle RFT/RFF est une soupape de maintien de pression à action directe (PSV), conçue pour maintenir une pression amont à une valeur de consigne définie. Sa chambre de contre-pression commande l'obturateur de la soupape afin d'assurer un réglage rapide et précis. En fonctionnement normal, l'obturateur reste fermé et ne s'ouvre que lorsque la pression amont dépasse la pression de consigne. Il se referme lorsque la pression diminue, contribuant ainsi à maintenir la stabilité du système.

Application de la soupape de maintien de pression à action directe

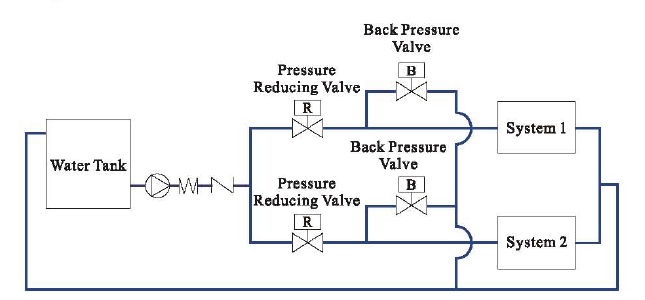

Exemple d'installation de la soupape de maintien de pression à action directe en acier inoxydable Z-Tide avec configuration de tuyauterie recommandée. — Exemple d'installation d'une soupape de maintien de pression

Principales caractéristiques et avantages de la soupape de maintien de pression à action directe

Maintient une pression stable dans l'ensemble du réseau de tuyauterie.
Idéale pour l'automatisation des procédés ainsi que pour une large gamme d'applications générales.
Installation en ligne simple et pratique, compatible avec un montage horizontal ou vertical.
Large plage de capacité permettant de s'adapter aux différentes pressions des réseaux locaux d'alimentation en eau ainsi qu'aux exigences spécifiques des pompes.
Équipée d'un écrou de réglage permettant un ajustement simple et précis de la pression de consigne.
Corps supérieur et inférieur en acier inoxydable SS316, offrant une durabilité accrue et une excellente compatibilité avec différents fluides.
Entretien facile, avec des kits de maintenance disponibles sur demande.

Foire aux questions (FAQ) sur la soupape de maintien de pression à action directe

Q1: Comment fonctionne une soupape de maintien de pression à action directe?

La chambre de contre-pression commande directement l'obturateur de la soupape. Lorsque la pression amont dépasse la pression de consigne, la soupape s'ouvre afin d'évacuer l'excès de pression. Lorsque la pression est inférieure à la pression de consigne, la soupape reste fermée.

Q2: Quand faut-il utiliser une soupape de maintien de pression plutôt qu'un réducteur de pression?

Une soupape de maintien de pression est utilisée lorsqu'il est nécessaire de maintenir et de contrôler la pression en amont par rapport à une valeur de consigne, afin de protéger les équipements et d'éviter les conditions de surpression. À l'inverse, un réducteur de pression réduit et régule la pression en aval à une valeur souhaitée, indépendamment des variations de la pression en amont.
