Le RELT-SLP / RELF-SLP, réducteur de pression pour très basse pression (PRV), également appelé régulateur de pression ultra-basse, est spécialement conçu pour les applications nécessitant une pression de sortie inférieure à 1 kgf/cm². Sa membrane de grande dimension offre une sensibilité élevée permettant un réglage précis de la pression, ce qui le rend particulièrement adapté aux systèmes d'air et de gaz.

Différence entre les modèles RELT/RELF et RELT-SLP/RELF-SLP

Les séries RELT/RELF et RELT-SLP/RELF-SLP sont toutes deux des réducteurs de pression à action directe. La série RELT/RELF est conçue pour les applications basse pression, avec une plage de pression de 0,2 à 1,5 bar, tandis que la série RELT-SLP/RELF-SLP est destinée aux très basses pressions, avec des plages de 0,03 à 0,15 kgf/cm² et de 0,08 à 0,4 kgf/cm². Elle assure ainsi une régulation particulièrement sensible et précise pour les systèmes d'air et de gaz.

Principales caractéristiques et avantages du réducteur de pression à action directe pour très basse pression

• Idéal pour les systèmes de gaz courants, avec une régulation stable de la pression.
• La membrane de grande dimension offre une sensibilité élevée pour une régulation précise et réactive de la pression.

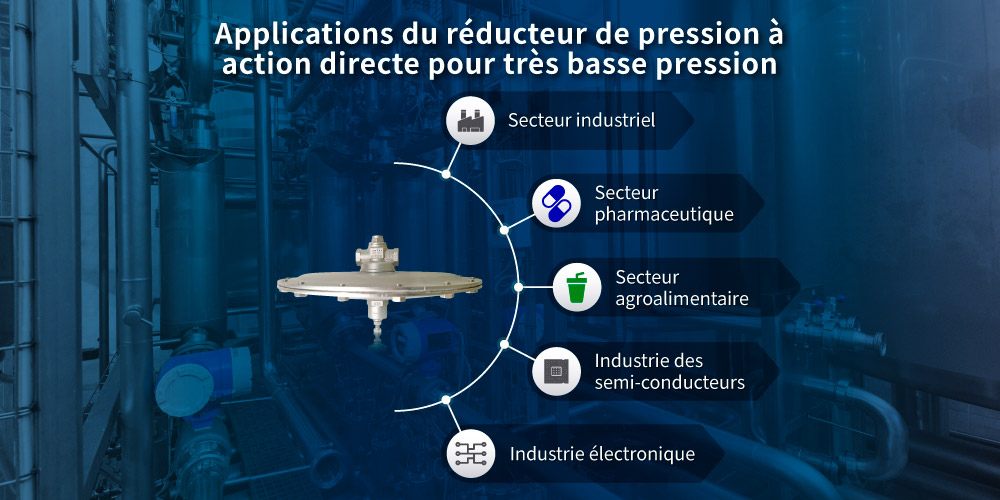

• Convient à l'automatisation des procédés ainsi qu'à de nombreuses applications industrielles, électroniques et dans l'industrie des semi-conducteurs.
• L'écrou de réglage permet un étalonnage simple et précis de la pression.
• Les corps supérieur et inférieur en acier inoxydable SS316 offrent une excellente résistance à la corrosion et une grande durabilité.
• La conception à piston équilibré maintient une pression de sortie constante, même lorsque la pression d'entrée fluctue. Le manomètre fourni indique la pression de sortie.
• Entretien facile, avec des kits de maintenance disponibles sur demande.

Référence de projet: Réducteurs de pression d'azote pour une usine de semi-conducteurs à Taïwan

Le réducteur de pression à action directe pour très basse pression Z-Tide RELT-SLP de 1" a été installé sur des conduites d'azote afin d'obtenir une pression de sortie très basse et stable. Sa régulation précise et sa construction en acier inoxydable SS316 résistant à la corrosion assurent un fonctionnement fiable et une excellente durabilité pour les procédés critiques de fabrication de semi-conducteurs.

Foire aux questions sur le réducteur de pression à action directe pour très basse pression

Q: Quelles sont les applications courantes des réducteurs de pression ultra-basse?

Ils sont couramment utilisés dans les systèmes nécessitant une régulation très précise à faible pression, notamment les réseaux de distribution d'eau de précision, les systèmes d'irrigation, les installations de laboratoire et les équipements nécessitant une pression de sortie minimale.

Q: Comment régler le réducteur de pression pour très basse pression?

Installez le réducteur de pression horizontalement, avec la vanne d'arrêt fermée. Tournez complètement la tige de réglage dans le sens inverse des aiguilles d'une montre afin de régler la pression au minimum. Ouvrez ensuite progressivement la vanne d'arrêt tout en surveillant le manomètre afin de vérifier que la pression reste dans les limites de sécurité. Tournez ensuite la tige de réglage dans le sens des aiguilles d'une montre jusqu'à atteindre la pression de consigne souhaitée, puis bloquez l'écrou de réglage.
