Conception compacte sans conduite externe protégeant les canalisations contre les coups de pression et les surpressions

Les modèles BTL / BFL sont des soupapes de décharge pilotées servant de dispositifs de sécurité pour protéger les canalisations contre les coups de pression et les surpressions. La soupape de décharge contribue à maintenir une pression d'alimentation en eau sûre dans la canalisation en évacuant automatiquement l'excès de pression afin d'éviter qu'une augmentation soudaine de la pression n'endommage le système.

Comment régler une soupape de décharge à piston?

Étape 1: Ouvrez la vanne en amont.

Étape 2: Desserrez l'écrou de blocage de la vis de réglage du pilote, puis tournez la vis de réglage dans le sens inverse des aiguilles d'une montre jusqu'au réglage de pression minimal.

Étape 3: Le manomètre installé sur la soupape indique la pression d'entrée.

Étape 4: Tournez la vis de réglage du pilote dans le sens des aiguilles d'une montre jusqu'à atteindre la pression de consigne souhaitée.

Étape 5: Serrez l'écrou de blocage.

Principales caractéristiques et avantages de la soupape de décharge à piston

• Sans conduite de commande et de conception compacte, facilitant le transport, l'installation, la maintenance et les réparations.
• Évacue automatiquement l'excès de pression lorsque la pression dans la canalisation dépasse la pression de consigne.
• Convient à différents liquides et gaz.
• Peut être installée horizontalement ou verticalement.
• Large plage de capacité, permettant de s'adapter à la pression du réseau local d'alimentation en eau et aux spécifications particulières des pompes.
• Le pilote réglable permet un réglage simple et précis de la pression.
• Maintenance facile, avec des kits de maintenance disponibles sur demande.

Pourquoi choisir la soupape de décharge à piston Z-Tide pour les systèmes hydrauliques industriels à haute pression?

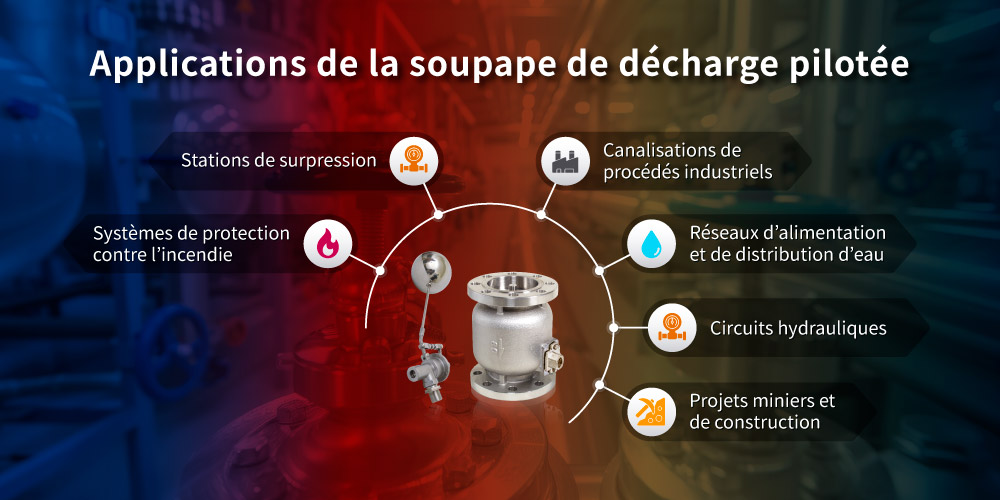

Nos soupapes de décharge à piston sont conçues pour assurer une protection précise et fiable contre les surpressions dans les systèmes industriels, municipaux et hydrauliques.

• Décharge précise de la pression: assure la sécurité du système en évacuant l'excès de pression lorsque la pression d'entrée dépasse la valeur de consigne.
• Conception à piston: assure une grande durabilité et des performances fiables à long terme dans des conditions de haute pression.
• Conception compacte sans conduite externe: simplifie l'installation, le transport et la maintenance, tout en réduisant l'espace nécessaire dans les réseaux de tuyauterie.
• Installation flexible: peut être installée horizontalement ou verticalement afin de s'adapter à différentes configurations de tuyauterie.
• Large choix de matériaux: disponible en fonte, fonte ductile, bronze et acier inoxydable (304 / 316) pour répondre aux exigences de compatibilité chimique et de résistance à la corrosion.
• Capacité de débit élevée: sa grande chambre interne permet d'assurer des débits plus élevés que les soupapes à membrane.

Référence de projet: Soupape de décharge à piston installée dans une station de pompage à Karachi, Pakistan

Le client au Pakistan recherchait une soupape de décharge à grand débit adaptée à l’installation de la station de pompage de Karachi. Il a choisi la soupape de décharge à piston Z-Tide BFL, dotée d’une conception sans conduites externes.

La soupape de décharge à piston à brides, en fonte, de 8 pouces, offre une capacité de débit élevée ainsi qu’une décharge automatique et fiable de la pression afin de protéger les conduites contre les brusques surpressions. Elle répond ainsi pleinement aux besoins et aux attentes du client. Sa conception sans conduites externes permet une installation flexible, réduit les risques de fuite et garantit une stabilité et une sécurité à long terme dans les systèmes d’alimentation en eau.

Foire aux questions sur la soupape de décharge à piston

Q1: Les soupapes de décharge à piston conviennent-elles aux applications à haut débit et à haute pression?

Oui. Les soupapes de décharge à piston sont particulièrement adaptées aux systèmes à haut débit et à haute pression, offrant une régulation stable, une réponse rapide et une protection fiable contre les coups de pression et les surpressions.

Q2: Quels sont les avantages de la conception sans conduite externe d’une soupape de décharge à piston?

La conception sans conduite externe élimine les tubes de commande externes et offre plusieurs avantage:

• Installation plus facile, réduction des risques de fuite.
• Structure plus compacte et durable.
• Maintenance réduite.

Elle assure ainsi un fonctionnement sûr, propre et durable.
