Conception innovante du PRV piloté : conception unique sans conduite externe, conçue pour prévenir les dommages dus aux hautes pressions

Les modèles BTR / BFR sont des réducteurs de pression pilotés qui réduisent la pression d'entrée afin d'obtenir la pression de sortie souhaitée. Le réducteur de pression (PRV) permet de protéger les canalisations contre les dommages causés par une pression excessive. Sa conception unique à piston sans conduite de commande externe lui confère une structure compacte facilitant le transport et l'installation. Son système de pilotage simple permet également de régler la pression directement sur site.

Principales caractéristiques et avantages du réducteur de pression piloté

• Sans conduite de commande et de conception compacte, facilitant le transport, l'installation, la maintenance et les réparations.
• Maintient une pression de sortie stable, même lorsque la pression d'entrée fluctue.
• Convient à différents liquides et gaz.
• Peut être installé horizontalement ou verticalement.
• Large plage de capacité, permettant de s'adapter à la pression du réseau local d'alimentation en eau et aux spécifications particulières des pompes.
• Le pilote réglable permet un réglage simple et précis de la pression.
• Maintenance facile, avec des kits de maintenance disponibles sur demande.

Quels sont les avantages des réducteurs de pression à piston Z-Tide par rapport aux réducteurs de pression à membrane?

• Large choix de matériaux: disponibles en fonte, fonte ductile, bronze, acier inoxydable 304 et acier inoxydable 316, offrant une excellente durabilité et une bonne compatibilité chimique.
• Capacité de débit supérieure: conçus avec une chambre de plus grande dimension, permettant des débits plus élevés et une meilleure efficacité du système.
• Conception sans conduite externe: aucune tuyauterie ou conduite de commande externe n'est nécessaire, ce qui simplifie l'installation et la maintenance.
• Large gamme de dimensions: disponibles de 1½" à 56", pour les applications de petite comme de grande envergure.
• Installation flexible: peuvent être installés horizontalement ou verticalement afin de s'adapter à différentes configurations de tuyauterie.
• Qualité certifiée: conformes aux normes internationales avec les certifications UL, WRAS, CE et ATEX, garantissant fiabilité et conformité dans différents environnements industriels.

Référence de projet : Station de réduction de pression pour une application minière en Afrique du Sud

Dans le cadre d'une station de réduction de pression destinée à une exploitation minière en Afrique du Sud, le client a adopté notre réducteur de pression piloté (modèle BFR, 6") ainsi que notre soupape de décharge pilotée (modèle BFL, 4") afin de stabiliser le débit à haute pression dans le réseau de tuyauterie. Fabriquées en fonte ductile avec des raccordements à brides, ces vannes sont conçues pour les environnements industriels exigeants et offrent une résistance mécanique et une durabilité élevées dans les conditions difficiles des applications minières.

Le modèle BFR est doté d'une conception unique à piston qui élimine la nécessité d'une conduite de commande externe, ce qui le rend compact et facile à entretenir. Son système de pilotage permet un réglage précis de la pression directement sur site. Ensemble, les modèles BFR et BFL protègent les canalisations minières contre les surpressions tout en assurant d'excellentes performances et une fiabilité à long terme dans les applications critiques.

Foire aux questions sur le réducteur de pression piloté

Q1: Comment fonctionne un réducteur de pression piloté?

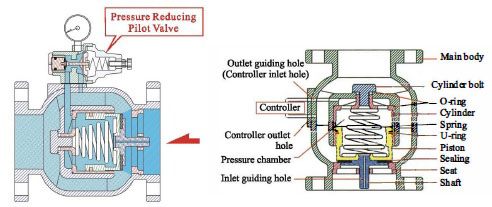

Le piston à l'intérieur de la vanne se déplace en fonction des variations de pression. Le système de pilotage permet un réglage précis de la pression de sortie. Lorsque la pression tend à dépasser la valeur de consigne, le piston module la fermeture de la vanne afin de réduire la pression ; lorsque la pression diminue, il module son ouverture afin de maintenir la pression de sortie souhaitée.

Q2: Un réducteur de pression piloté peut-il être installé horizontalement ou verticalement?

Oui. Les réducteurs de pression pilotés sont conçus pour offrir une grande flexibilité d'installation. Ils peuvent être installés horizontalement ou verticalement, selon la configuration de la tuyauterie et les contraintes d'espace.
